공구걸이대
THP

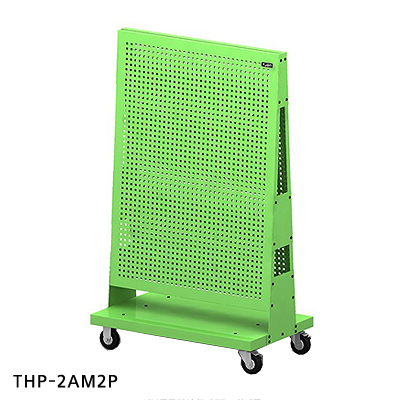

제품 설명
- 작업 현장, 공구실 등에서 사용 빈도가 높은 공구의 정리정돈 및 보관에 유용
- 공구걸이판을 앙면으로 부착하여 높은 공간 활용도
- 바퀴를 부착하여 작업 현장에서 배치 용이
주요 부품
- 주요 구성 단품 : 공구걸이판, 측판, 하판
- 주요 소재 규격 : Steel sheet 1.2t ~ 3.0t
- 조립 방법 : 볼트 타입으로 필요시 부분 교체 가능
- 바퀴 : 4" 우레탄 (회전x2, 고정x2)
- 기본 공구걸이(B Set x2) : TTHP75(15개), TUH75(2개), BSH200(1개), TDH7(1개), TMH185(1개)
| TTHP75 | TUH75 | BSH200 | TDH7 | TMH185 |
|---|---|---|---|---|
 |
 |
 |
 |
 |
제품 사양
| 모델명 | 제품 규격 (WxDxH) (mm) | 공구걸이 |
|---|---|---|
| THP-2AM2P | 910x550x1550 | B Set x 2 |

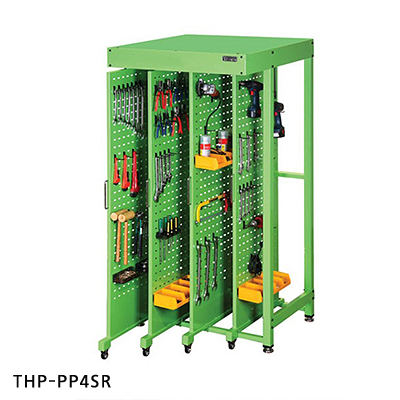

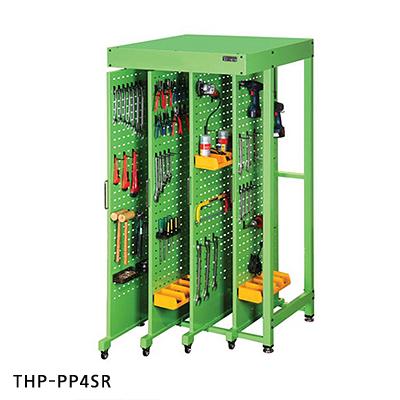

제품 특징
- 작업 현장, 공구실 등에서 사용 빈도가 높은 공구의 정리정돈 및 보관에 유용
- 공구걸이판을 전후로 이동할 수 있어 작업 공간 유용하게 활용
주요 부품
- 주요 구성 단품 : 전·후프레임 Ass'y, 공구걸이판 Ass'y, 상부 Rail Ass'y, 하부 Rail, 상부 Cover Ass'y
전후 이동용 기구 : 베어링 Set 2종, 2" 고정용 바퀴 - 주요 소재 규격 : Steel sheet 1.2t ~ 3.0t
각관 : 50x50x2.3t, 30x30x1.4t, 20x20x1.4t, 50x30x1.4t - 조립 방법 : 볼트 타입으로 필요시 부분 교체 가능
- 조절좌 : 수평 조절이 가능한 Level Foot(M16x50Ø) 부착
- 기본 공구걸이(C Set x4) : TTHP75(20개), TUH75(3개), BSH200(2개), TDH7(2개), TMH185(1개)
| TTHP75 | TUH75 | BSH200 | TDH7 | TMH185 |
|---|---|---|---|---|
|
|
|
|
|
제품 사양
| 모델명 | 제품 규격 (WxDxH) (mm) | 공구걸이 |
|---|---|---|
| THP-PP4SR | 1000x985~1250x2000 공구걸이판 최대 인출 거리 : 520 |
C Set x 4 |

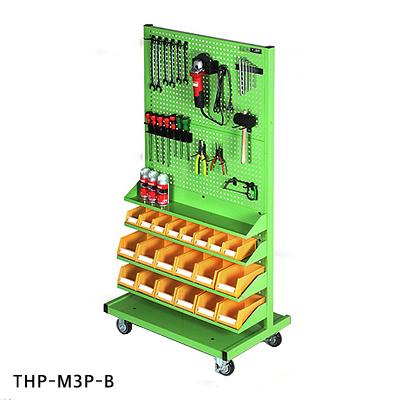

제품 특징
- 공구걸이대의 부품 선반을 이용하여 BR Box를 보관하는 부품대
- 볼트, 너트 등 다품종, 소량 부품을 보관하는데 적합
- 수평 및 높낮이 조절 Level Foot(M12x40Ø)을 부착하여 15mm까지 높낮이 조절 가능
| BR Box | 모델명 | 규격 (WxDxH) (mm) |
|---|---|---|
 |
BR 1 | 105x175x85 |
| BR 2 | 145x245x120 | |
| BR 3 | 210x340x155 |
주요 부품
- 주요 구성 단품 : 공구걸이판, 측면 기둥, 하판, 부품 선반 (900x180x90 x2/900x245x90 x2)
- 주요 소재 규격 : Steel sheet 1.2t
각관 : 50x30x1.4t - 조립 방법 : 볼트 타입으로 필요시 부분 교체 가능
- 조절좌 : 수평 및 높낮이 조절 가능한 Level Foot 부착
- 기본 공구걸이(C Set) : TTHP75(20개), TUH75(3개), BSH200(2개), TDH7(2개), TMH185(1개)
| TTHP75 | TUH75 | BSH200 | TDH7 | TMH185 |
|---|---|---|---|---|
|
|
|
|
|
제품 사양
| 모델명 | 제품 규격 (WxDxH) (mm) |
공구걸이 | BR Box 구성 (WxDxH) (mm) | ||
|---|---|---|---|---|---|
| BR 1 (105x175x85) |
BR 2 (145x245x120) |
BR 3 (210x340x150) |
|||
| THP-M3P-B | 910x550x1750 | C Set x 1 | 8 | 12 | - |
