삼면 막힘 적재대
TC1000

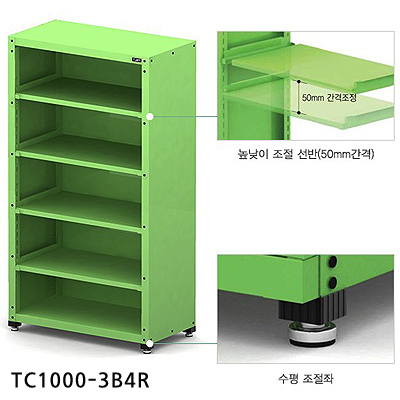

제품 특징
- 선반에는 경량의 부품이나 측정기, 도면 등을 보관
- 선반은 측면 조립방식으로 높낮이 조절(50mm 간격)이 가능하여 수납물 크기에 따라 조정 가능
- 하판에는 조절좌 기둥을 설치하여 간편한 수평 조절 및 전체 하중을 견디도록 제작
- 수평 및 높낮이 조절 Level Foot(M16x50Ø)를 부착하여 15mm까지 높낮이 조절 가능
- 기둥의 바닥 지지판은 기초 볼트(M12)로 고정하여 전도 방지
주요 부품
- 주요 구성 단품 : 상판, 하판, 측판, 뒷판, 선반
- 주요 소재 규격 : Steel sheet 1.2t ~ 2.3t
- 조립 방법 : 볼트 타입으로 필요시 부분 교체 가능
- 조절좌 : 수평 및 높낮이 조절이 가능한 Level Foot(M16x50Ø) 부착
제품 사양
| 모델명 | 제품 규격 (WxDxH) (mm) | 중간 선반 | 단당 하중 (kg) |
|---|---|---|---|
| TC1000-3B3R | 1000x515x1800 | 3 | 100 |
| TC1000-3B4R | 4 | ||
| TC1000-3B5R | 5 |

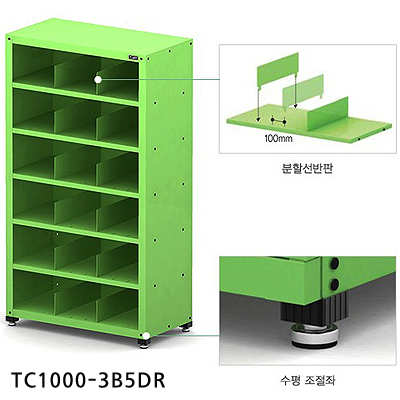

제품 특징
- 선반에는 경량의 부품이나 측정기, 도면 등을 보관
- 칸막이로 분할하여(18칸) 공구 등을 분리, 수납
- 하판에는 조절좌 기둥을 설치하여 간편한 수평 조절 및 전체 하중을 견디도록 제작
- 수평 및 높낮이 조절 Level Foot(M16x50Ø)를 부착하여 15mm까지 높낮이 조절 가능
주요 부품
- 주요 구성 단품 : 상판, 하판, 측판, 뒷판, 선반, 선반 분할판
- 주요 소재 규격 : Steel sheet 1.2t ~ 2.3t
- 조립 방법 : 볼트 타입으로 필요시 부분 교체 가능
- 조절좌 : 수평 및 높낮이 조절이 가능한 Level Foot(M16x50Ø) 부착
제품 사양
| 모델명 | 제품 규격 (LxWxH) (mm) | 중간 선반 | 분할판 | 단당 하중 (kg) |
|---|---|---|---|---|
| TC1000-3B5DR | 1000x515x1800 (분할판 : 좌우 100mm 간격으로 이동 가능) |
5 | 2x6 | 100 |

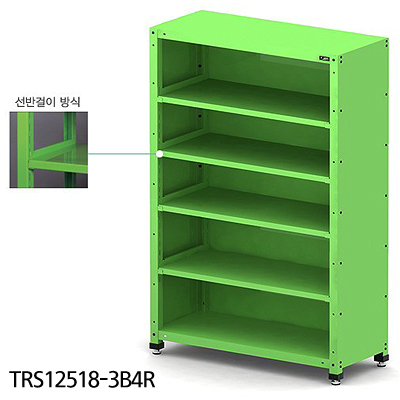

제품 특징
- 3면이 막힌 높낮이 가변 선반형 적치대
- 부품, 기계 장비 등을 보관품의 높이에 따라 선반 간격을 조절하면서 보관
- 선반은 기둥걸이 방식으로 높낮이 조절(50mm 간격)이 가능하여 수납물 크기에 따라 조정 가능
- 선반 아래에 보강대를 부착하여 내하중 증강
- 수평 및 높낮이 조절 Level Foot(M16x50Ø)를 부착하여 15mm까지 높낮이 조절 가능
주요 부품
- 주요 구성 단품 : 상판, 하판, 측판, 뒷판, 선반, 선반걸이
- 주요 소재 규격 : Steel sheet 1.0t ~ 2.3t
- 조립 방법 : 볼트 타입으로 필요시 부분 교체 가능
- 조절좌 : 수평 및 높낮이 조절이 가능한 Level Foot(M16x50Ø) 부착
제품 사양
| 모델명 | 제품 규격 (LxWxH) (mm) | 중간 선반 | 단당 하중 (kg) |
|---|---|---|---|
| TRS10518-3B3R | 1000x515x1800 | 3 | 200 |
| TRS10518-3B4R | 4 | ||
| TRS10518-3B5R | 5 | ||
| TRS12518-3B3R | 1200x500x1800 | 3 | |
| TRS12518-3B4R | 4 | ||
| TRS12518-3B5R | 5 |
