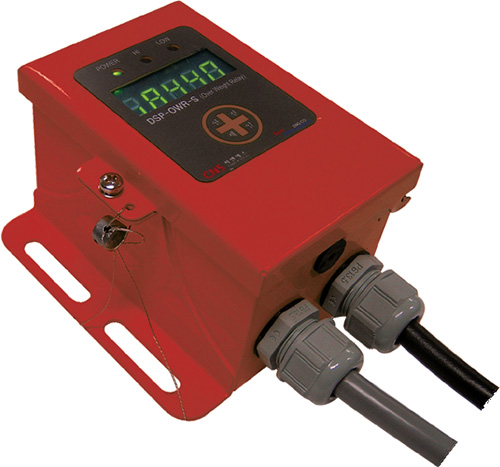

• 실제 소비되는 부하(전력:kw) 검출 방식 : 전압, 전류, COSΘ(역률)에 의한 전력(kw) 검출 및 표시
• 자기 진단 기능 보유 : 안전제품 신뢰성 확보
• 운전값 표시 : 전력, 전압, 전류, 역률, 부하률

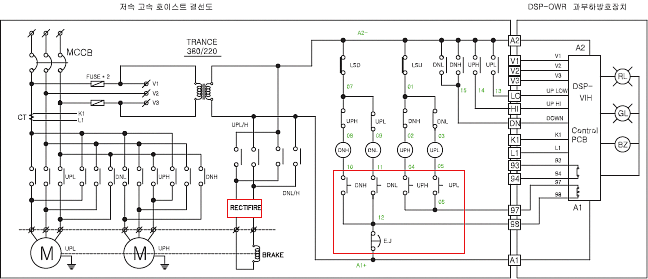

• 저속, 고속 2단 속도 변경에도 효율적 대응 : 3가지 종류 결선도 참조
• 전압식 역상 결상 기능 보유 : 역상 기능 보호를 위한 별도 접점 출력

• 다극 모터 및 고효율 모터 등 부하 변화에 전류 변화가 작은 경우에도 역률을 적용함으로써
  양중 부하 변화에 확실하게 비례되는 전력에 의한 과부하 방호 기능 실행
• 전원 계통 주변의 대용량 기기 기동, 스위칭 서지 등에 의한 순간 전압 변동에도 안정적 대응 : 전압과 전류 반비례

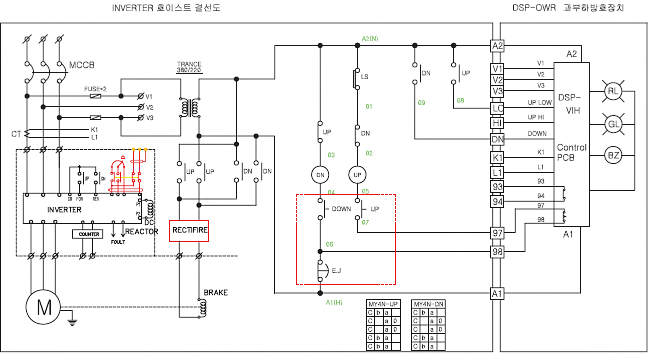

• 인버터 적용 호이스트의 경우 속도 변화에 따른 주파수 변환 시 발생되는 전압변동에 매우 안정적
  : 전압, 전류를 계산하는 전력형은 속도변화와 무관하게 정확한 부하값을 나타냄

• 다극 모터, 고효률 모터, 인버터 모터의 적용기기에 매우 효율적이고 안정적인 대응
• 전력검출로 양중부하 변동에 비례하는 정확한 부하(kw) 검출
• 전압 검출 방식 역상, 결상 기능 보유
• 역상기능 보호를 위한 별도의 출력 발생 : 양중기의 과부하 보호 동작에 영향을 주지 않는 독립된 출력

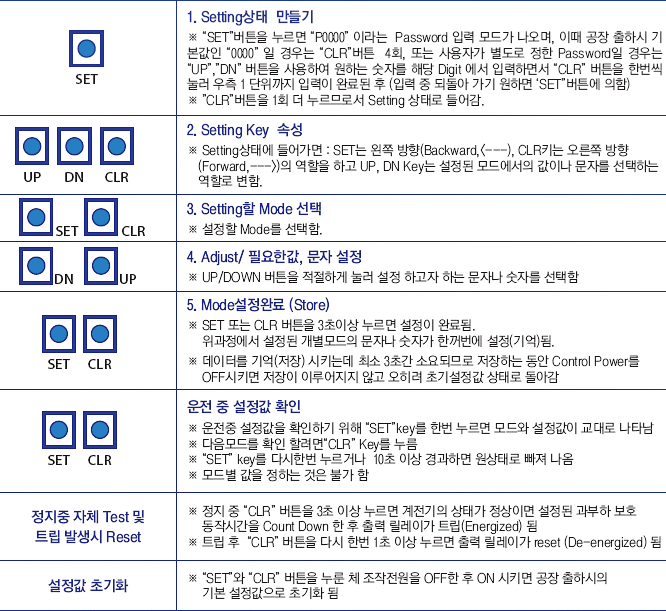

• 안전운전을 위한 다양한 개소의 상태 검출 : 전기적 오결선 검출이 용의, 편리한 시운전

HJ-114SH는 Wire rope용 양중기 기계식 과부하 방호장치로써,
전기식으로 불가능한 초기 과부하를 기계 작동없이 감지하여 구동장치를 사용 불가하도록 하고,
장치를 소형화 시켜 어느 기계에나 적용 가능하며, 간단한 구성으로 설치 및 제작경비를 줄여 고장 발생이 없고,
발생 경우에도 누구나 손쉽게 교체 가능한 구조로 가장 적절한 안전장치 입니다.


• 과부하 보호
• 기계식 안전장치
• 전력소비 최소화 (0.5w 이하)
• 초기 과부하 감지로 안전성 확보
• 구조가 간단하며 설치 작업이 용이함

• 아파트용 곤돌라 (산업 안전보건법 33조, 시행령 27조, 시행규칙 46조 관련)
• 작업용 곤돌라 (중공업 & 건설현장) (상 동)

계전기 동작 실행요소

전압(V), 전류(A), 지락(영상전류), 온도(Pt100)

표시기능

선간전압/평균전압, 부하전류, 전력(kw), 전력량(kwh), 역률(PF:cos phi), 지락전류, 모터온도, 운전시간

보호기능

과부족전압, 과부족부하/전류, 지락, 상불평형, 구속, 결상, 역상, 쇼크, 단락, 과온도

보조기능

Y-D기동(정역, 리엑터), RMS 4~20mA, 순간 정전 시 주 접촉기 자동 순차 투입, 주 접촉기 동작 횟수 카운터, 운전시간 경과 경보

안전운전 보장 기능

password 입력, 자기진단

내 사용 환경성

RMS chip 적용으로 각종 Noise, 고조파로부터 안정된 운전

효과적인 예방보전 ⇔ 사전 경보

모터상태(절연상태, 권선온도, 전류, 전압) 사전 경보를 위한 다양한 데이터 축적, 활용 가능

Loader, Note PC, 중앙감시반에 의한 데이터 입출력, 저장

사전경보 대상 : 과부족 전압, 과부족 부하/전류, 지락, 온도, 운전시간, 주 접촉기 동작 횟수, 쇼크

순시 동작 구현(50ms 이내 동작)으로 회로 단락, 지락사고 발생 시 신속한 차단, 사고파급 방호

디지털 통신

RS485/422, Modbus/RTU
